雷电防护在线监控系统
雷电防护在线监控系统

——可知、可测、可控、可视;

——SPD微安级漏电流检测;

——雷击冲击电流强度检测;

——SPD劣化过程实时监测和失效报警;

——SPD使用寿命实时监测和失效报警;

——雷击保护系统化、智能化、网络化。

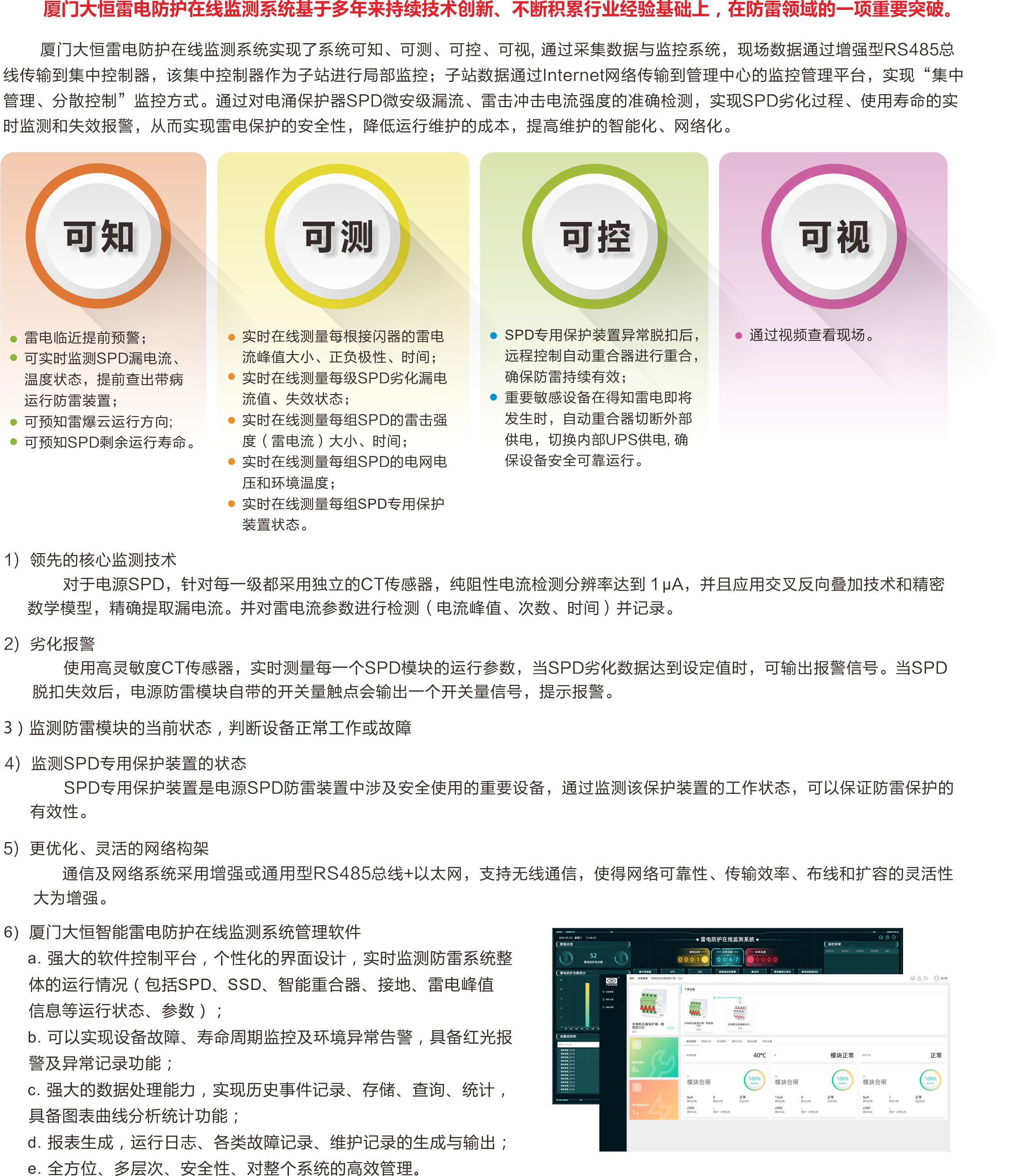

厦门大恒雷电防护在线监测系统是基于多年来持续技术创新、不断积累行业经验基础上,在防雷领域的一项重要突破。

厦门大恒雷电防护在线监测系统实现了系统可知、可测、可控、可视, 通过采集数据与监控系统,现场数据通过增强型RS485(TD490双向通信)总线传输到集中控制器,该集中控制器作为子站进行局部监控;子站数据通过Internet网络传输到管理中心的监控管理平台,实现“集中管理、分散控制”监控方式。通过对电涌保护器SPD微安级漏流、雷击冲击电流强度的准确检测,实现SPD劣化过程、使用寿命的实时监测和失效报警,从而实现雷电保护的安全性,降低运行维护的成本,提高维护的智能化、网络化。



►►  智能监测核心技术

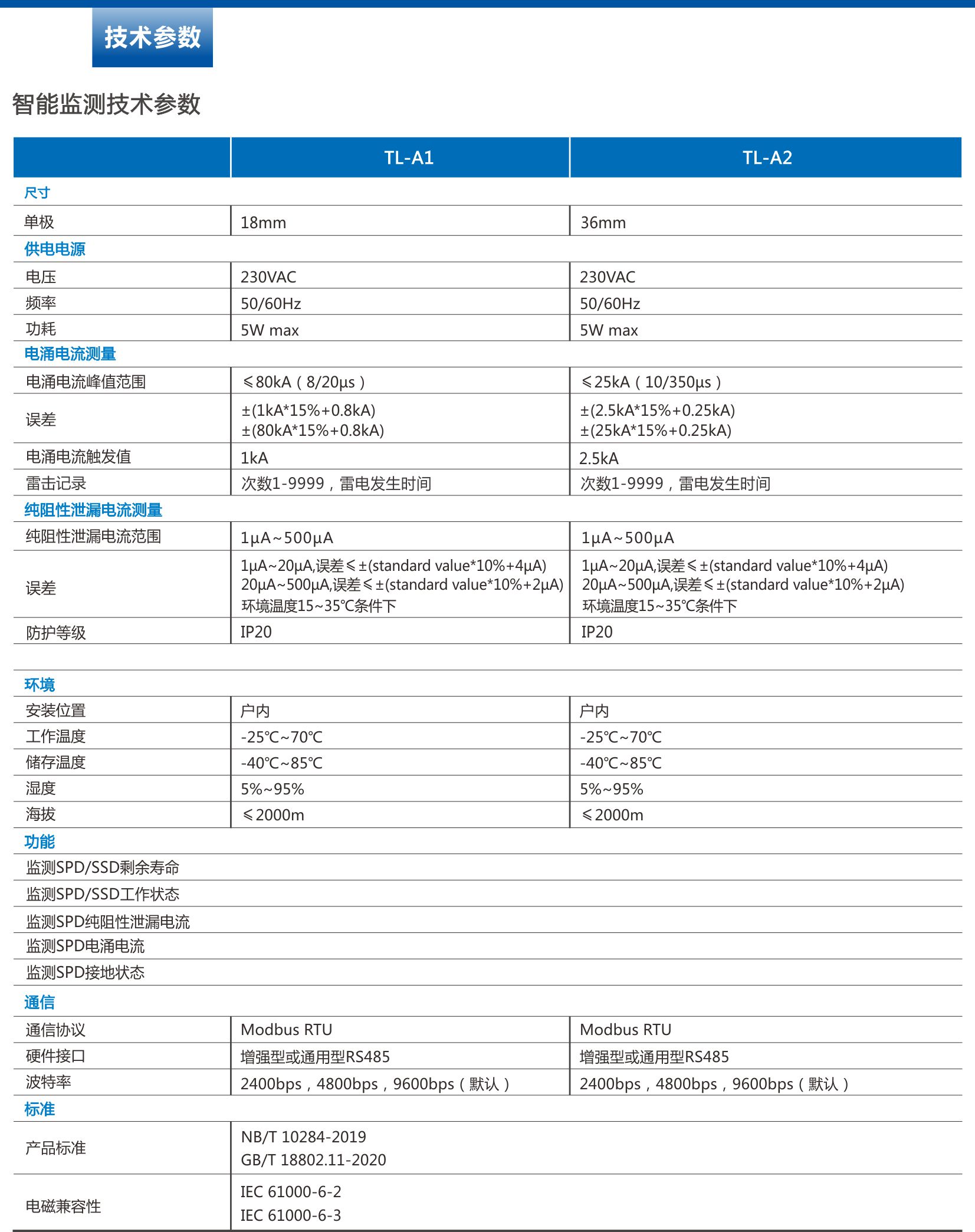

对于电源SPD,针对每一级都采用独立的CT传感器,纯阻性电流检测分辨率达到1μA,应用交叉反向叠加技术和建立数学模型,准确提取真实漏电流,对雷电流能量进行检测(电流峰值、正负极性、次数、时间)和记录。


►►  劣化报警

使用高灵敏度CT传感器,实时测量每一个SPD模块的运行参数,当SPD劣化数据达到设定值时,可输出报警信号。当SPD脱扣失效后,电源防雷模块自带的开关量触点会输出一个开关量信号,提示报警。


►►  监测防雷模块的当前状态,判断设备正常工作或故障


►►  监测SPD后备保护器的状态

后备保护器是电源SPD防雷装置中涉及安全使用的重要设备,通过监测该保护器的工作状态,可以保证防雷保护的有效性。


►►  更优化、灵活的网络构架

通信及网络系统采用增强型RS485(TD490双向通信)总线+以太网,支持GPRS无线通信,使得网络可靠性、传输效率、布线和扩容的灵活性大为增强。


►►  智能雷电防护在线监测系统管理软件

——强大的软件控制平台,个性化的界面设计,实时监测防雷系统整体的运行情况(包括每个SPD的运行状态、参数);

——可以设置短信输出报警、屏幕虚拟声光报警、电话报警、控制外接报警设备,实现多通道同步分级与定向报警;

——强大的数据处理能力,实现历史事件记录、存储、查询、统计;

——报表生成,运行日志、各类故障记录、维护记录的生成与输出;

——全方位、多层次、安全性、对整个系统的高效管理。

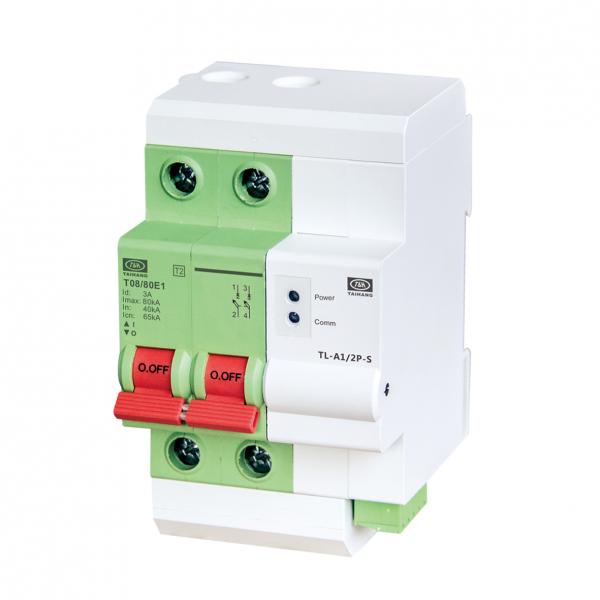

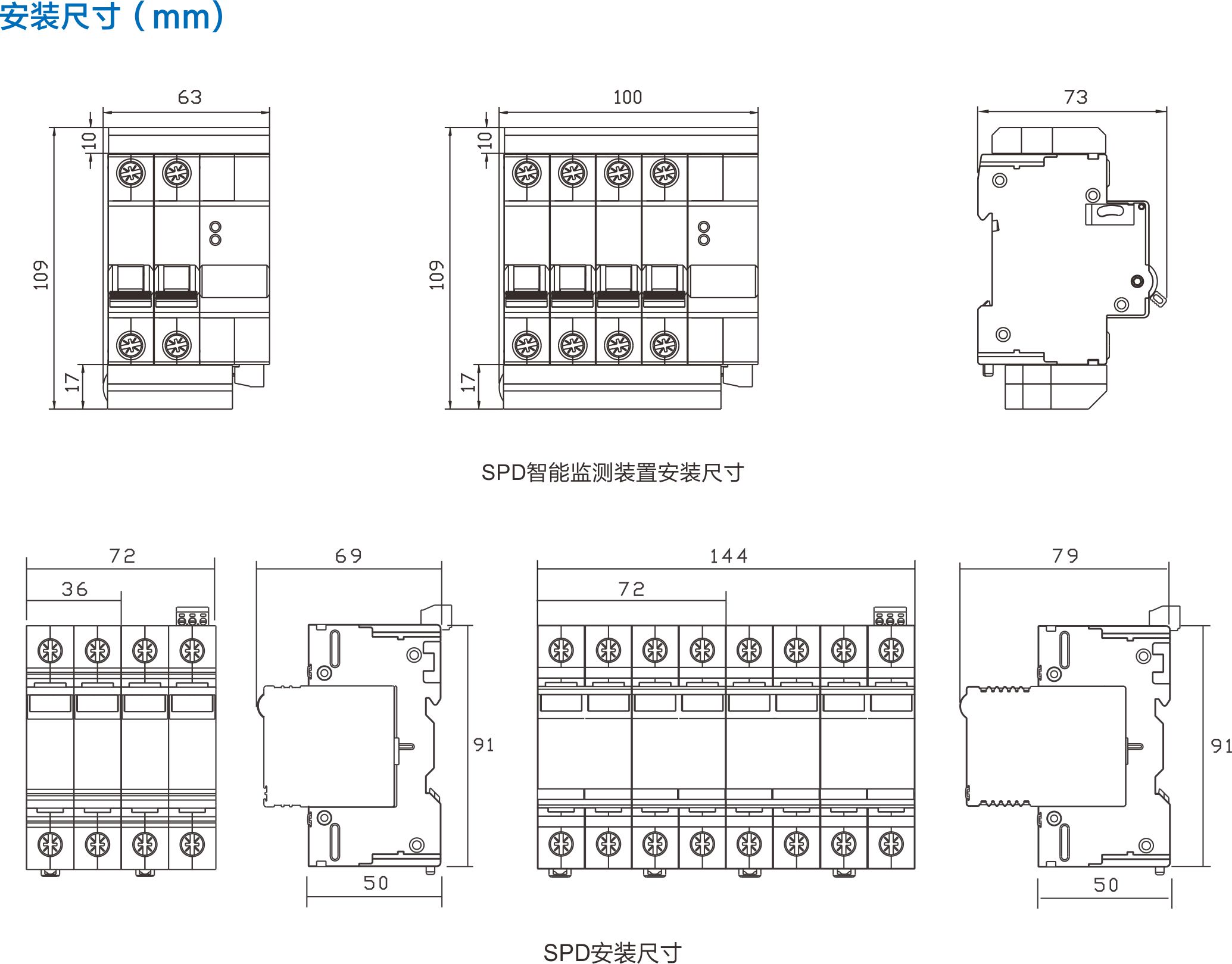

►►  一体式在线监测SPD

目前国内外防雷工程受到技术限制,采取了通过SPD的雷电流计数及测量MOV温度判断SPD的漏电流大小,此方法无法测量纯阻性的微安级漏电流,厦门大恒经过多年的探索,解决了SPD微安级漏电流监测的技术瓶颈, 并且实现了雷电的主动防护及电涌保护状态的在线监测!



►►  接地电阻测试

实现回路接地电阻在线监测、接地状况监测。应用于轨道交通、机场、电力、电信、石化、建筑等工业电气设备有回路的接地电阻测量,基于蜂窝的窄带物联网技术,适用于无人值守的场合定时、不需断开接地引下线、不需辅助电极、安全快速的测量接地电阻。



►►  控制设备联动(应用案例)

雷电临近预警系统发出警报,控制升降杆带动接闪针升起,并控制自动重合器切换UPS供电,雷电警报解除后,控制升降杆自动回落,重合器装置合闸恢复供电!



厦门大恒雷电防护在线监测系统解决方案,实现准确采集、智能配置、智能识别、自动控制,出现故障能在设定时间内监测,并及时发出报警。

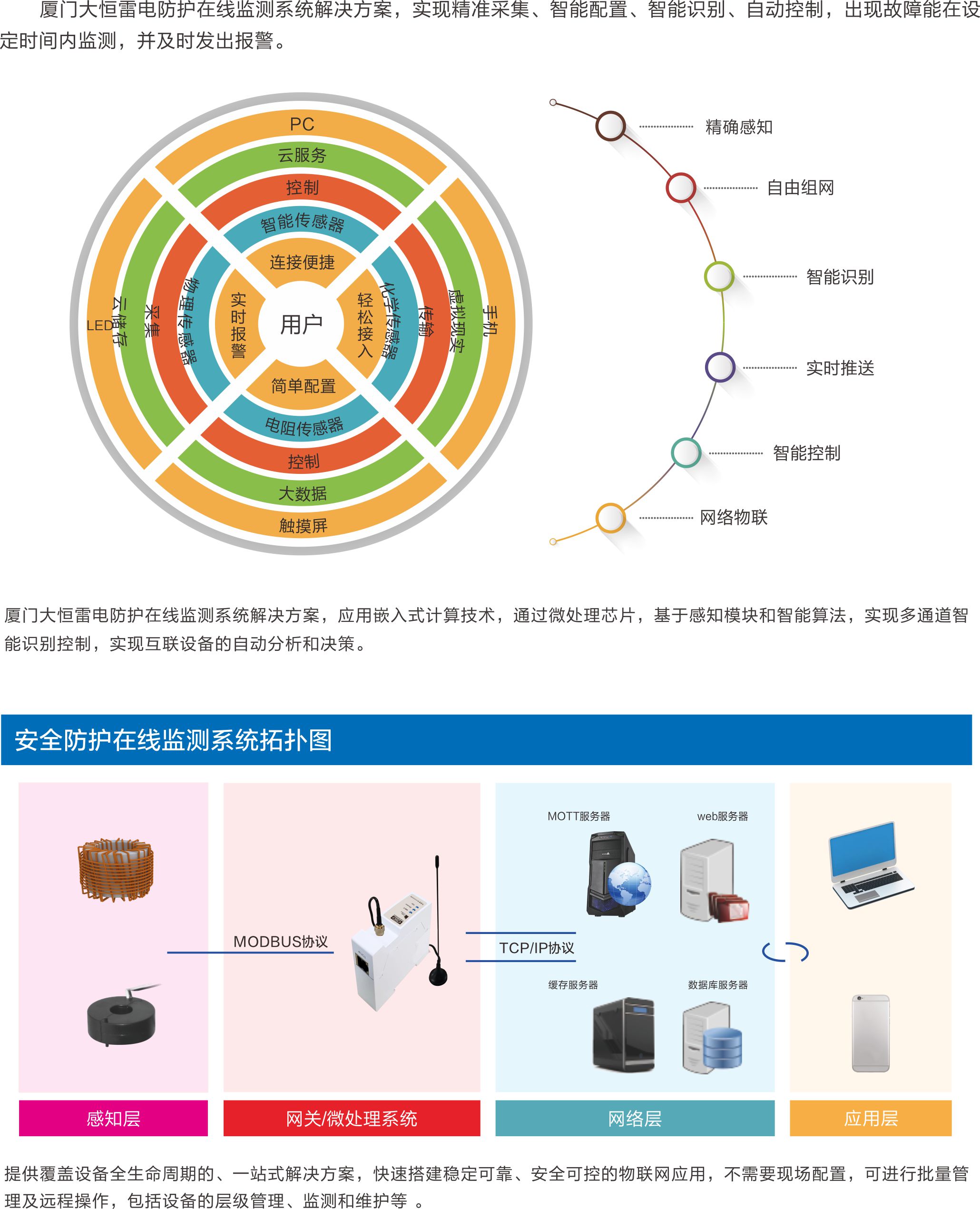

厦门大恒雷电防护在线防护系统解决方案,应用嵌入式计算技术,通过微处理芯片,基于感知模块和智能算法,实现多通道智能识别控制,实现互联设备的自动分析和决策。提供覆盖设备全生命周期的、一站式解决方案,快速搭建稳定可靠、安全可控的物联网应用,不需要现场配置,可进行批量管理及远程操作,包括设备的层级管理、监测和维护等 。


►►  系统构成图

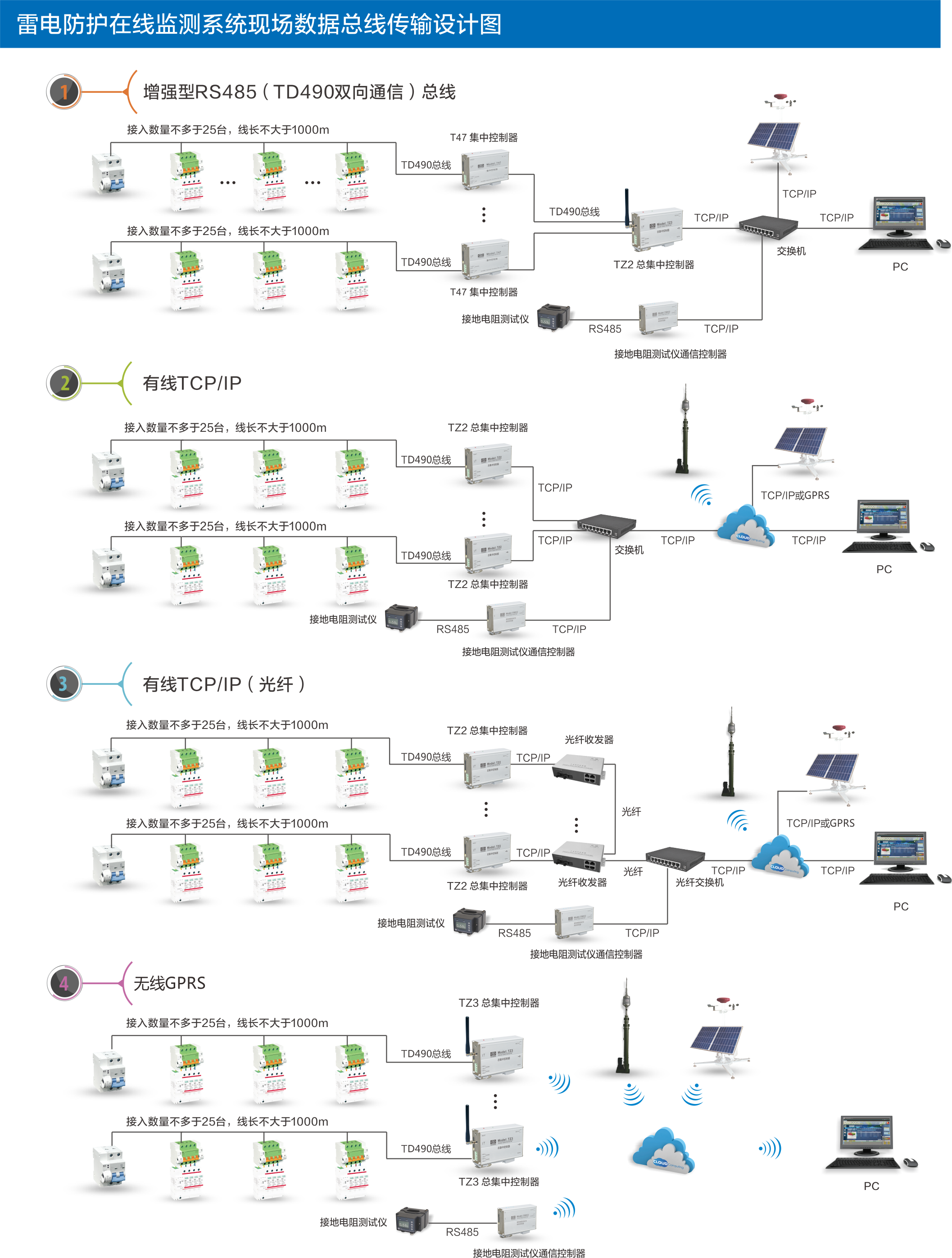

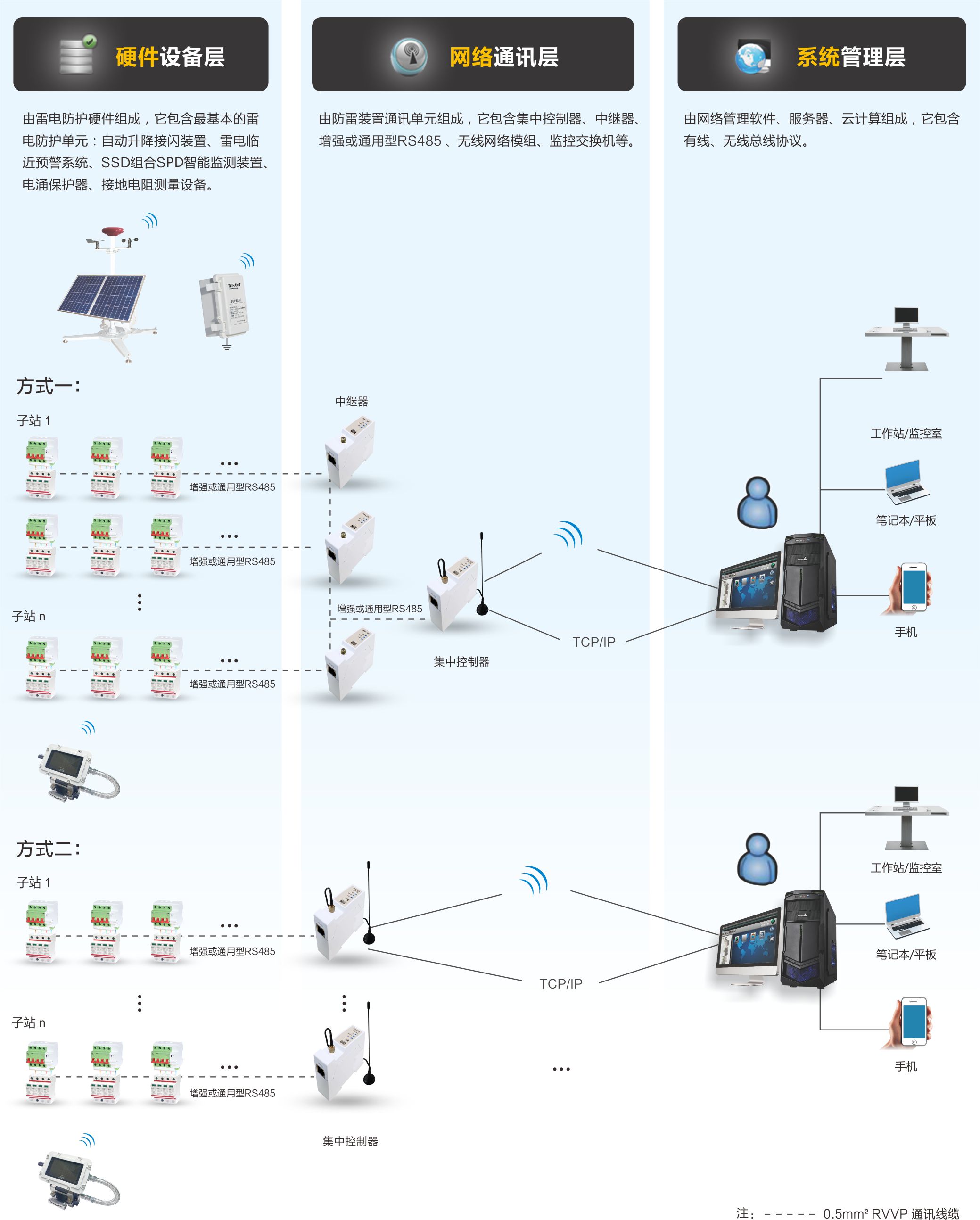

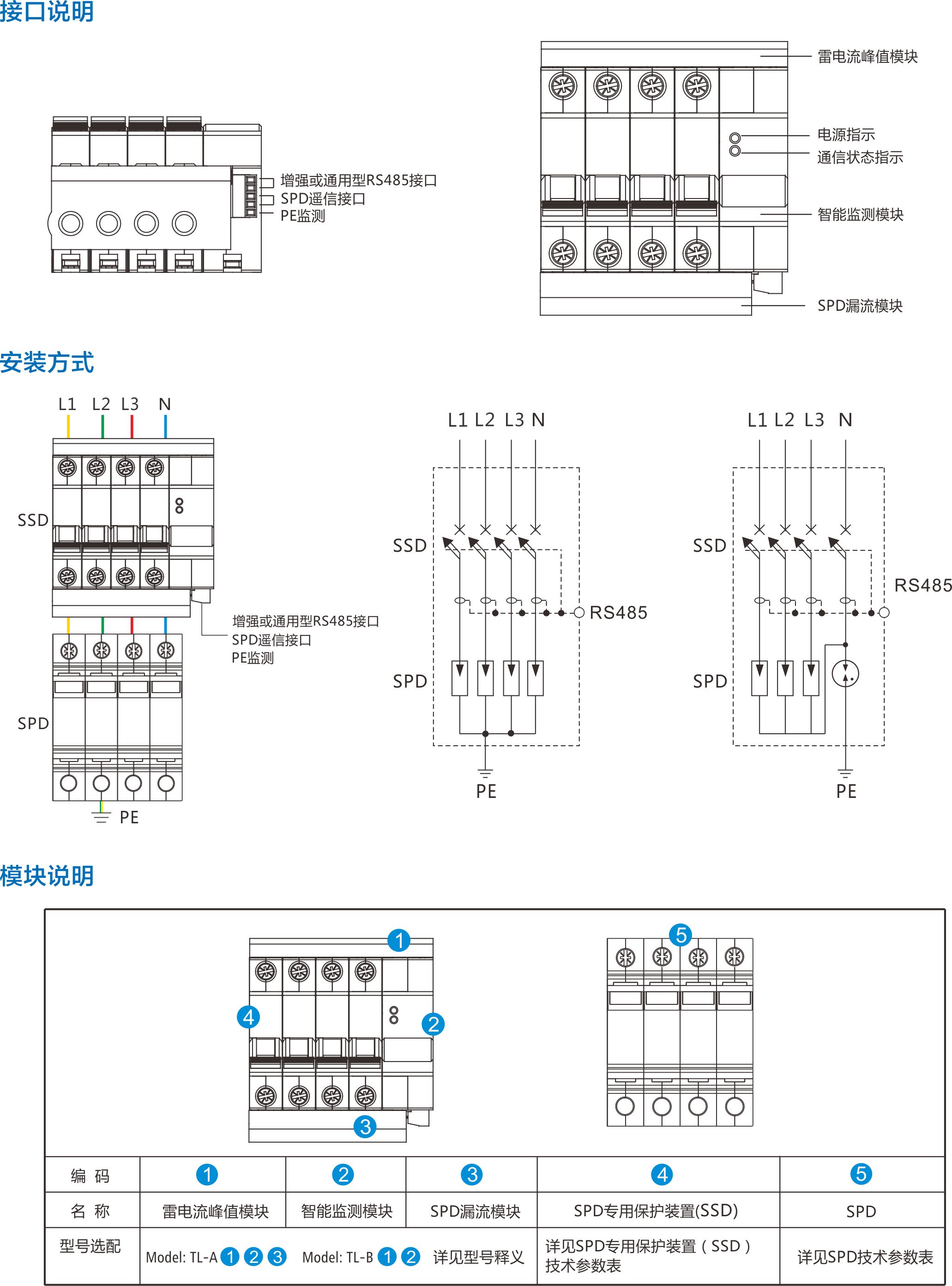

►►  系统现场数据总线传输设计图

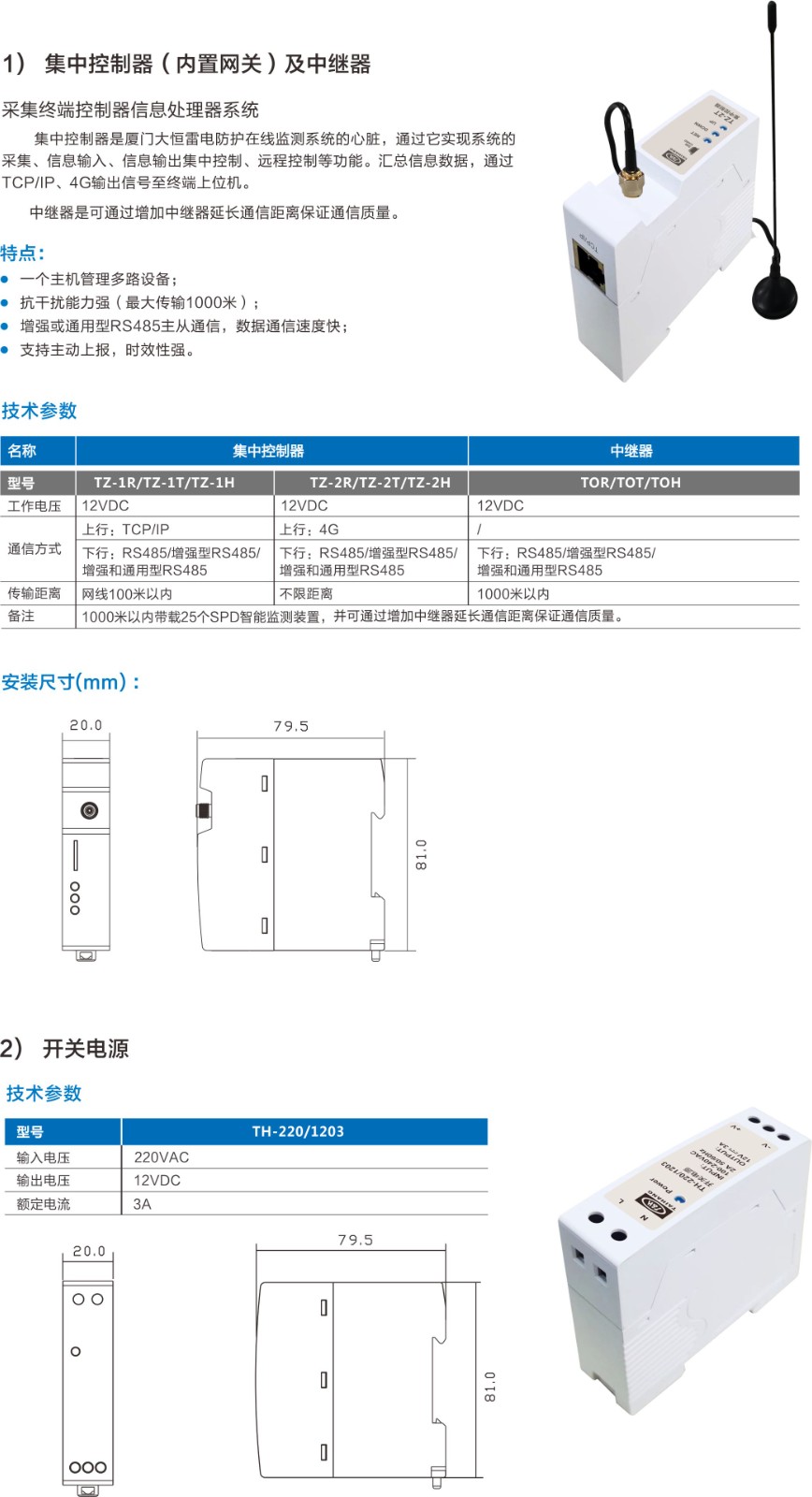

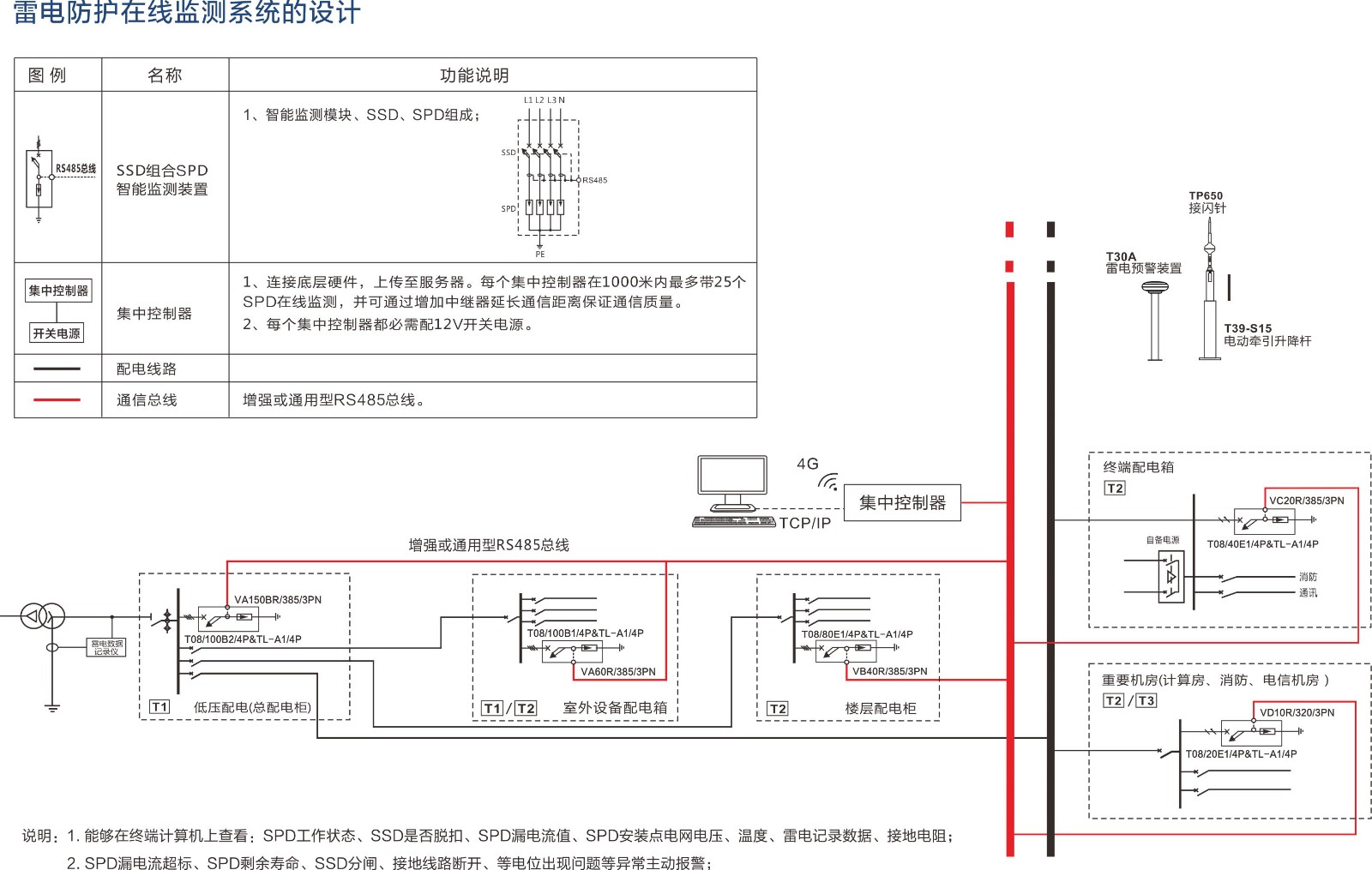

►►  系统的设计图例
