SCB:T08/80

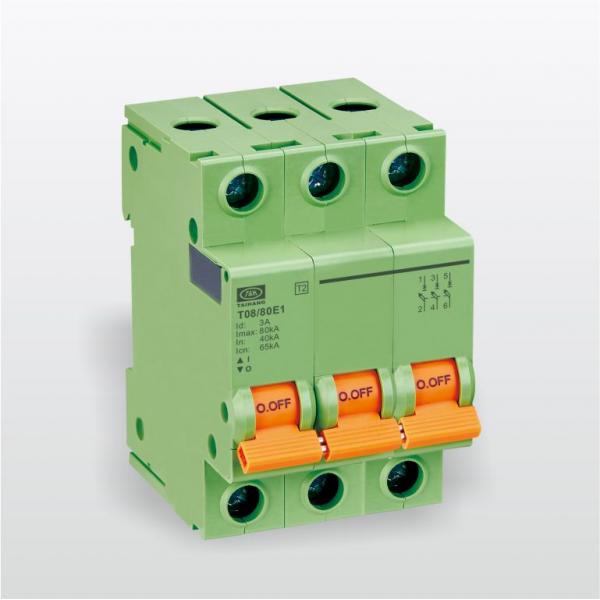

T08/80E/3P

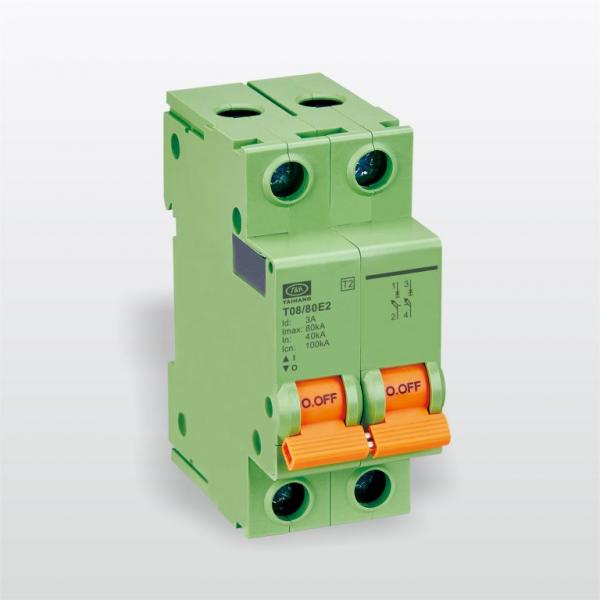

T08/80E/2P

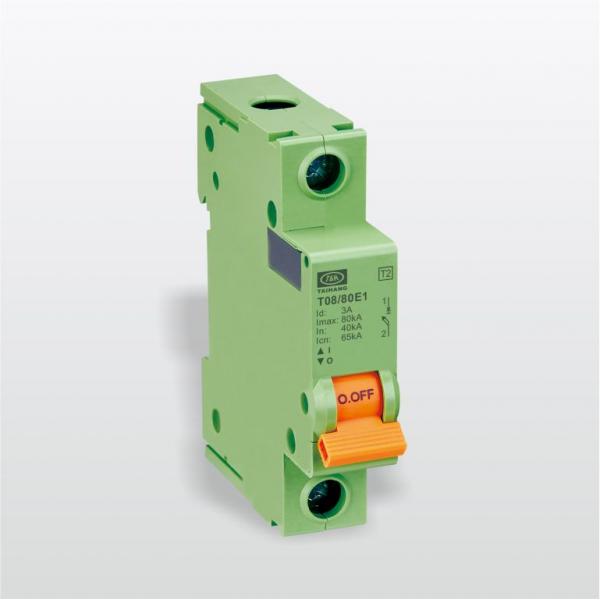

T08/80E/1P
SCB:T08/80
T08/80E/3P
T08/80E/2P
T08/80E/1P

——原创技术,自主知识产权;

——异常工频小电流速断,确保 SPD 不起火;

——雷击不脱扣、不损坏,确保防雷持续有效;

——经过雷电流时Up值低;

——额定运行短路分断能力达35kA。


►►  型号释义



►►  SPD专用后备保护器(专用脱离器)

——解决了SPD火灾隐患问题。

当SPD发生劣化或配电线路发生异常过电压致使SPD导通发生短路时,SCB能迅速切断通路,确保SPD不起火。

——解决了因雷电引起的后备保护装置误动作造成的防雷器失效问题。

当有雷击发生时, 串联在SPD前端的SCB能保证雷电流经过时不脱扣、不损坏,确保防雷持续有效。

——经过雷电流时Up值(电压保护水平值)非常低。



►►  有效克服传统SPD后备保护装置的保护盲区问题

传统的SPD后备保护装置熔断器或断路器皆存在保护盲区问题,SPD专用后备保护器(SCB)有效克服了保护盲区问题,是低压配电系统电压开关型SPD、电压限制型SPD理想的专用后备保护器(专用脱离器)。


►►  自动重合功能

对于非常重要的电气设备,如果SPD后备保护器一旦脱扣,设备就会失去防雷保护。配套自动重合装置的SCB适用于无人值守的数据交换中心、超高层建筑、大型广场、消防电气控制设备、变电站、重要配电房等配套的防雷装置,如果SPD后备保护器意外脱扣,自动重合闸装置可立即进行重合,保证设备防雷持续有效!



►►  遥信功能

SCB可在侧面安装遥信附件T08R,遥信附件顶部开关扳手与SCB配套安装,当任何一极SCB脱扣时,合闸扳手带动遥信扳手,使遥信开关动作。

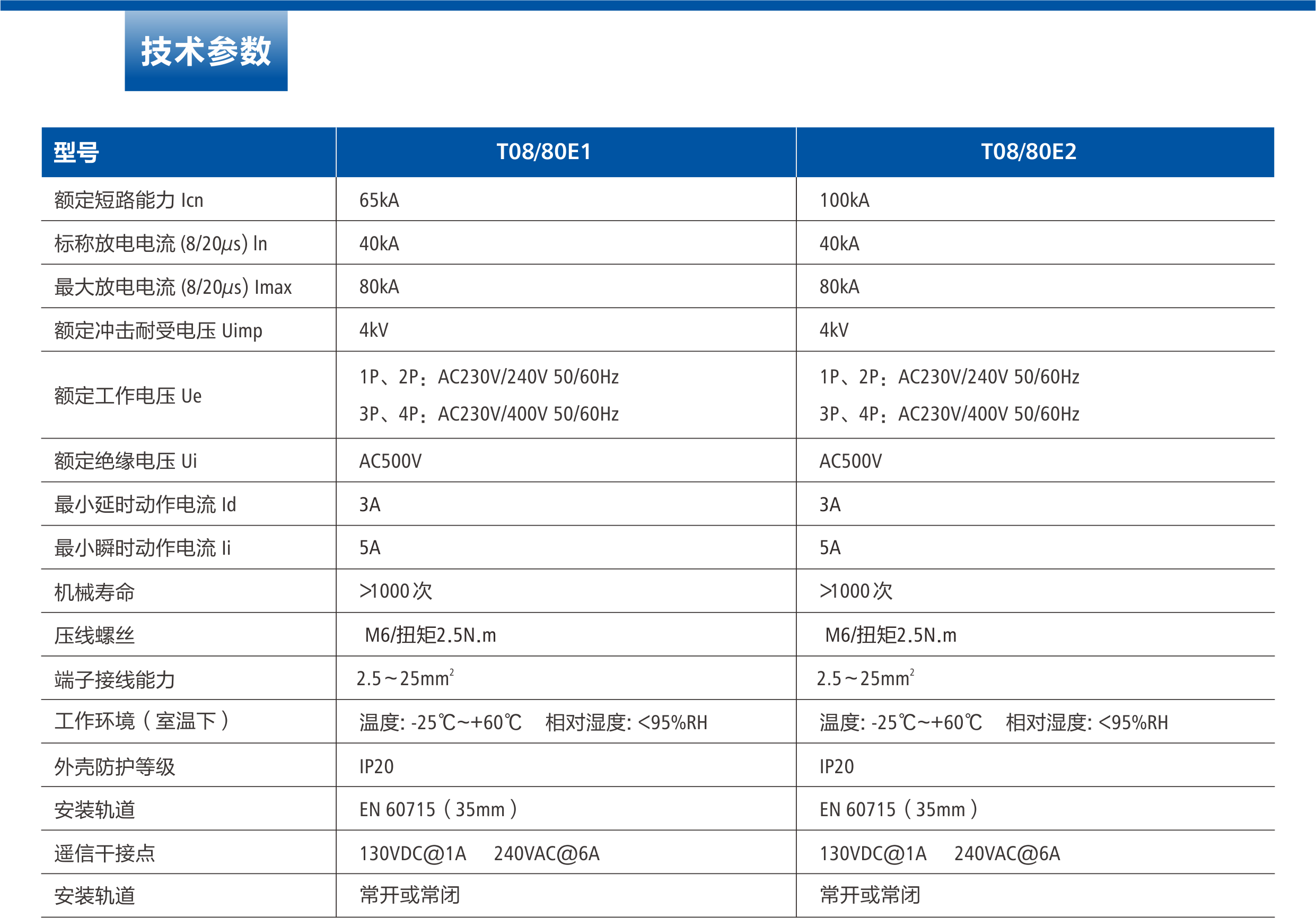

►►  产品技术参数



►►  遥信附件参数


►►  电路图



►►  外形尺寸图



►►  SCB用于3P1线路保护电路图

SCB用于3P1 线路保护接法.jpg


►►  SCB用于3PN线路保护电路图



►►  自动重合器配套设计图

TA2-1 & T08(1P).jpg


TA2-1 & T08(2P).jpg


TA3-1 & T08(3P).jpg


TA3-1 & T08(4P).jpg


►►  遥信附件应用电路图


►►  SPD配置专用后备保护器(SCB)快速选型表


►►  SPD配置专用后备保护器(SCB)快速选型示例图
